明美體視熒光視頻顯微鏡鑒定朱墨時序

朱墨時序檢驗項目是文書檢驗項目中比較疑難的項目之一,它的難點在于:在普通的顯微鏡下放大觀察,很難區分出來印油和文字筆畫的層次關系,兩者互溶的情況經常發生,如何找到一種直觀的觀察和記錄結果的方法,國內文檢人士做過大量研究和探討。今天給大家介紹一種比較實用的朱墨時序檢驗的方法:激發熒光和透射白光的視頻顯微鏡檢驗法。這種方法對含有熒光物質的印油的朱墨時序檢驗來說,直觀、簡單、實用。

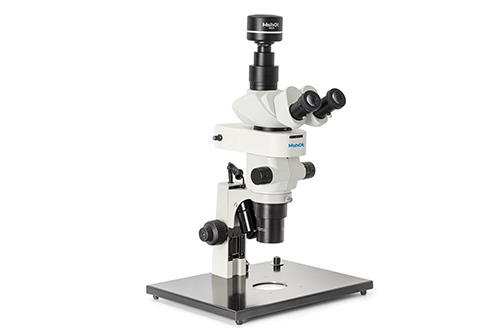

體視熒光顯微鏡MZX81

下面就這種檢驗方法的涉及的有關概念、原理和具體操作步驟、方法以及案例中的檢驗圖片做一簡單介紹。

一、朱墨時序有關概念

(一)基本概念

1、朱墨時序: 又稱印字先后順序。指文件系統要素中印跡(通常指印章印文和指印等)與文字(通常指各種書寫工具形成的手寫文字和打印、復印工具形成的印制文字等)之間形成的先后次序。

2、印字交叉部位: 指文件系統要素中印跡(通常指印章印文和指印等)與文字(通常指各種書寫工具形成的手寫文字和打印、復印工具形成的印制文字)之間形成交叉、重疊的部分。印字形成交叉、重疊是鑒別印字先后順序的前提條件。

3、朱墨時序鑒定: 又稱印字先后順序鑒定。指利用一定的儀器設備對文件系統要素中印跡(通常指印章印文和指印等)與文字(通常指各種書寫工具形成的手寫文字和打印、復印工具形成的印制文字等)交叉部位的墨跡分布狀態及理化特性進行檢驗和分析,從而判斷兩者形成的先后次序。

4、顯微檢驗:指借助各種顯微鏡,對物體表面性狀及微觀結構等進行觀察和分析判斷。

5、顯微圖像:指通過顯微鏡觀察到的微觀圖像。顯微圖像可以直接通過顯微鏡的目鏡進行觀察,也可通過專用圖像軟件獲取微觀圖像并在電腦顯示屏上進行觀察。

6、顯微圖片:指采用一定的技術手段將通過顯微鏡觀察到的顯微圖像制作成的微觀圖片。顯微圖片可以通過專用圖像軟件獲取顯微圖像打印制作,也可采用顯微照相的技術進行拍攝并打印或沖印。

7、顯微特征:指通過顯微鏡直接觀察到的或通過顯微鏡圖片顯示出的,被檢測對象的微觀形態的分布特征。

印字交叉部位的顯微特征是指通過顯微鏡觀察到的印字交叉部位印文墨跡和文字材料的色料分布、顯微結構、形態、顏色、光澤等特性,是判斷印字先后順序的主要依據

印字交叉部位顯微特征受印文材料和文字材料的理化特性,及文件的制作方法、形成條件等諸多因素的影響,顯微特征的表現形式不盡相同,其主要表現在但不局限于以下幾方面。

(二)先印后字的特征

1、印字交叉部位印文筆畫連貫、完整;

2、印字交叉部位表面應呈現印文油墨被文字色料覆蓋的現象;

3、印字交叉部位文字筆畫可能出現收縮、滲散、中斷等現象;

4、印字交叉部位印文色料可能出現被擦劃、抑壓、拖帶等痕跡;

5、印字交叉部位文字色料可能出現如色料減淺、表面色澤變暗、無光澤等現象。

(三)先字后印的特征

1、印字交叉部位文字筆畫連貫、完整;

2、印字交叉部位表面應呈現文字色料被印文油墨覆蓋的現象;

3、印字交叉部位印文筆畫可能出現收縮、中斷或缺損等現象;

4、印字交叉部位印文色料不應出現被擦劃、抑壓、拖帶等痕跡;

5、印字交叉部位印文色料可能出現如油墨變淺、表面顏色變亮、光澤增強等現象。

6、印字形成多部位交叉的,應對各交叉部位分別進行檢驗,相互驗證、綜合判斷。

可采用模擬實驗的方法,對檢驗結果進行實驗驗證,并逐步建立各類印文材料與文字材料交叉部位的顯微特征圖片庫。

二、朱墨時序檢驗的原理和方法

(一)朱墨時序檢驗的規范

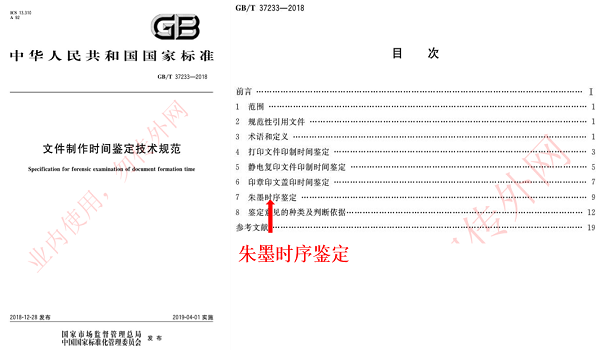

針對朱墨時序檢驗的文書檢驗項目的檢驗標準,司法部于2010年出臺了部頒標準《朱墨時序鑒定規范》;國家市場監督管理總局中國國家標準化管理委員會(huì )于2019年4月1日實施的中華人民共和國國家標準《文件制作時間鑒定技術規范(GB/T37233-2018)》,在這個技術規范的第七個部分,提出了《朱墨時序鑒定》的具體規范,同時廢止了司法部于2010年出臺了部頒標準《朱墨時序鑒定規范》等鑒定規范。

(二)朱墨時序檢驗的方法

在國家標準的《文件制作時間鑒定技術規范(GB/T37233-2018)》中“7朱墨時序鑒定”中先后提出了“顯微檢驗法”、“熒光檢驗法”、“光譜檢驗法”和“實驗檢驗法”四種方法;而司法部于2010年出臺了部頒標準《朱墨時序鑒定規范》中只提出了“顯微檢驗法”和“實驗驗證”2種方法。

在國家標準的“7朱墨時序鑒定”中提出的 “熒光檢驗法”,也僅僅是提出了一些簡單的原則規定,具體如何操作,如何檢驗,沒有詳細介紹。而我們總結了國內先進的白光與激發熒光聯合檢驗的方法,大大提高了單純的熒光檢驗方法的效果,并且直觀、操作簡單,一學就會(huì )。

三、朱墨時序檢驗方法:激發熒光和透射白光的視頻顯微鏡檢驗法

(一)熒光檢驗法原理

印油一般由色料、樹脂、溶劑、助劑組成,其中色料、樹脂、助劑等都含有共軛雙鍵,且原子結構都包含剛性平面結構,這一結構決定了印油在適當的短波光源照射下會(huì )發出熒光。目前市面上使用的印泥和印油絕大多數含有熒光物質。 視頻白光激發熒光顯微鏡檢驗方法主要是利用了紅色印油在適當光源照射下會(huì )激發出橙紅色的熒光這一特性。

(二)檢驗條件

印油中必須含有熒光物質。

(三)檢驗步驟

使用兩種不同光源獲得三種顯微圖片,進行比對。

案例講解

實驗樣品:

印泥、印油分別與激光打印文字和黑色簽字筆文字,按照不同的先后次序形成的朱墨時序。

實驗:

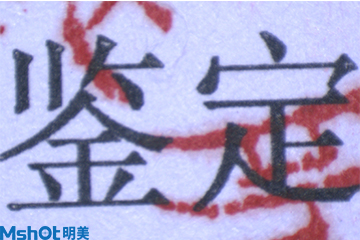

1、印泥(油)與激光打印文字的朱墨時序。

朱墨時序

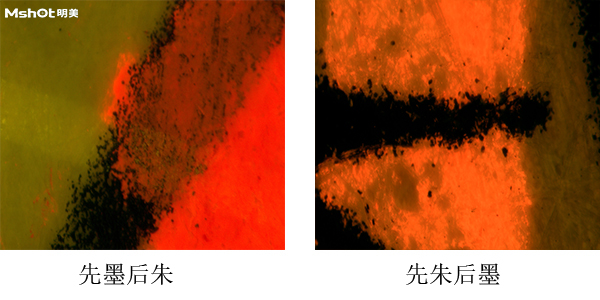

a、用體視熒光視頻顯微鏡后,現象有些比較明顯,可以直接確定朱墨時序:

朱墨時序

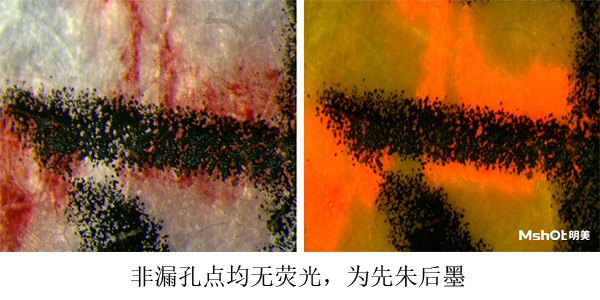

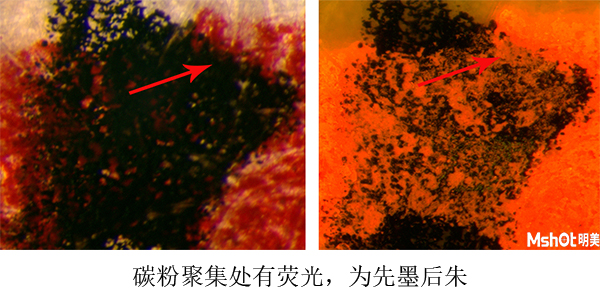

b、有些不明顯,需要進行排除漏孔處熒光處理。先拍攝一張透光照片,并標記出漏孔位置,然后再拍攝熒光照片。分析朱墨時序時,需排除漏孔處的熒光、在非漏孔位置發現是否有熒光,來確定朱墨時序。

朱墨時序

朱墨時序

2、印油(泥)與手寫筆畫的朱墨時序,印泥(油)與手寫筆畫的交叉時序識別主要找典型情況。

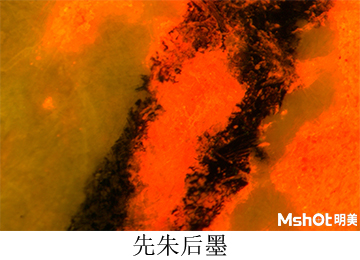

a、如果先朱后墨,在印油較濃的時候,字跡筆畫會(huì )在印油處“打滑”,形成中空現象,或文字筆畫的墨跡會(huì )在筆痕的兩側堆積并覆蓋住印油的熒光。

朱墨時序

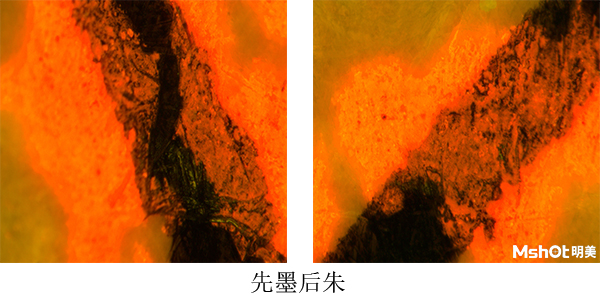

b、如果先墨后朱,會(huì )出現筆痕深處無印油熒光現象;會(huì )在筆畫的兩側出現印油熒光覆蓋筆畫現象,并在纖維凸起處觀察到顆粒狀印油熒光。

朱墨時序

總結:明美體視熒光顯微鏡檢驗朱墨時序,是一種先進的檢驗方法,絕大多數情況下能有效進行朱墨時序識別,且準確率極高;對于某些不能用以上方法判定的朱墨時序,需要鑒定人員嘗試其他方法,并結合明美體視熒光視頻顯微鏡MZX81來相互印證判定。

明美體視熒光視頻顯微鏡文檢專用參數配置

產品型號

MZX81-Ⅱ(文檢專用)

目鏡

SWF10X/22

目鏡筒

無鉛觀察筒,30°傾斜,光路選擇:雙目100%,攝像單目100%

物鏡

平場復消色差物鏡2X,工作距離:30mm

落射熒光照明附件

激發塊

激發光波段

B

460?490nm

G

510?550nm

落射光

環形燈-LED-305

變倍體

變倍比: 7:1(0.8x至5.6x)

放大倍數刻度0.8,1,1.25,1.6,2,2.5,3.2,4,5,5.6

放大倍率

16?112倍數

C型接口

1X的C型接口

底座

底座SD10J(300*400mm黑色金屬底板,粗微調焦機構、上下可調LED光源, 壓紙桿)

防塵罩

明美專用防塵罩
