科研相機 sCMOS 相機

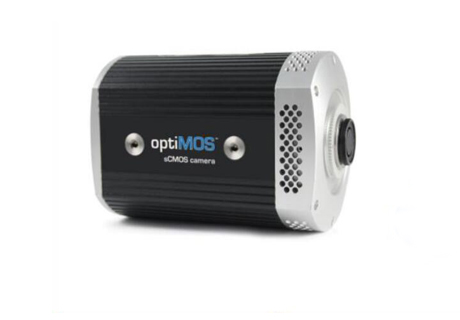

optiMOS是一個性?xún)r(jià)比很高的sCMOS解決方案，同時帶來了低噪聲和高速成像的優點，適用于更多細胞生物學的應用。
特點：
高速高分辨率（全幅速度達到100幀以上）
大視野（210萬像素，6.5微米像素尺寸，14.3毫米對角線長度）
低噪聲（小于2個電子的讀出噪聲）
使用方便（通過數據采集卡，實現420MB/s的數據傳輸速度，無需搭載復雜的電腦系統）
全新wLS LED照明設備，簡單實現熒光成像
感興趣區域速度表格 |
|
感興趣區域 |
幀速 |
1920 x 1080 |
100幅每秒 |
1920 x 512 |
220幅每秒 |
512 x 512 |
220幅每秒 |
1920 x 128 |
850幅每秒 |
128 x 128 |
850幅每秒 |
1920 x 64 |
1630幅每秒 |
64 x 64 |
1630幅每秒 |
應用：
細胞生物學
轉盤共聚焦 高速多通道熒光成像 FRAP
離子運輸生理學
電生理 鈣離子成像 比例法成像 電壓敏感染料成像
生物物理學
膜動力學 高速FRET TIRF
CCD芯片 |
|
芯片型號 |
BAE CIS11200F 科學 sCMOS |
像素陣列 |
1920 x 1080 |
像素尺寸 |
6.5μm x 6.5μm |
芯片尺寸 |
12.48mm x 7.02mm (對角線長度 14.32mm) |
峰值量子效率 |
55% (@ 600nm) |
滿井容量 單個像素* |
30,000e- |
相機 |
|
輸出位數 |
16 bit |
數字化速度 |
283MHz 和 78MHz |
讀出噪聲* |
1.9e-（rms）；1.5e-（中值） |
幀速 |
全幅時 100 fps |
曝光控制 |
25μs - 30s |
感興趣區域 |
任意、用戶自定義 |
像素融合 |
2x2, 4x4, 8x8 |
暗電流* |
0oC 時 0.5 e/p/s |
制冷溫度 |
恒溫 0oC（@環境溫度 +20oC） |
數據接口 |
SerialLite PCIe |
觸發 I/O? 信號 |
Trigger In, Expose Out, End-of-Frame, Shutter Out |
觸發模式 |
Internal Timed、Trigger First、Edge High、Edge All Rows |
光學接口 |
1 英寸光學 C? 接口 |
數字接口 |
USB3.0 (USB2.0 可用, 但是會(huì )降低最高幀率) |
觸發信號 |
Trigger In, Expose Out, End-of-Frame, Shutter Out |
支持的觸發模式 |
Trigger First, Strobe, Bulb |
螺紋規格 |
1/4 英寸-20 螺紋 |
相機尺寸 |
98mm x 125mm x 178mm |
重量 |
1.72kg |
計算機平臺/操作系統 |
Windows 7 (64bit)，Windows 8 (64bit), Windows 10 (64 bit) |
電源需求 |
9V 25瓦 |
